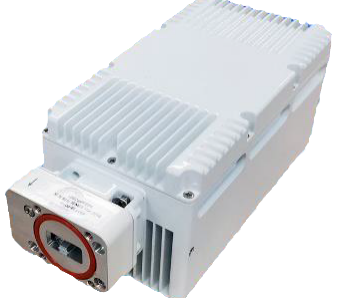

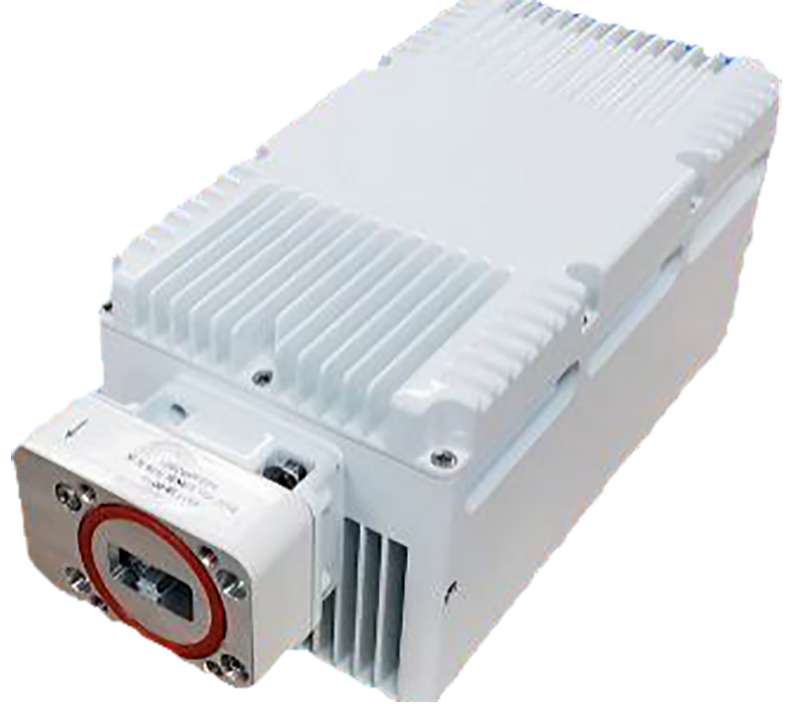

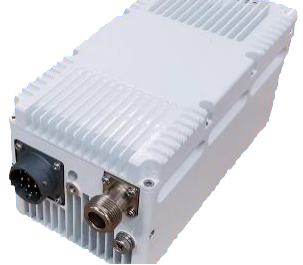

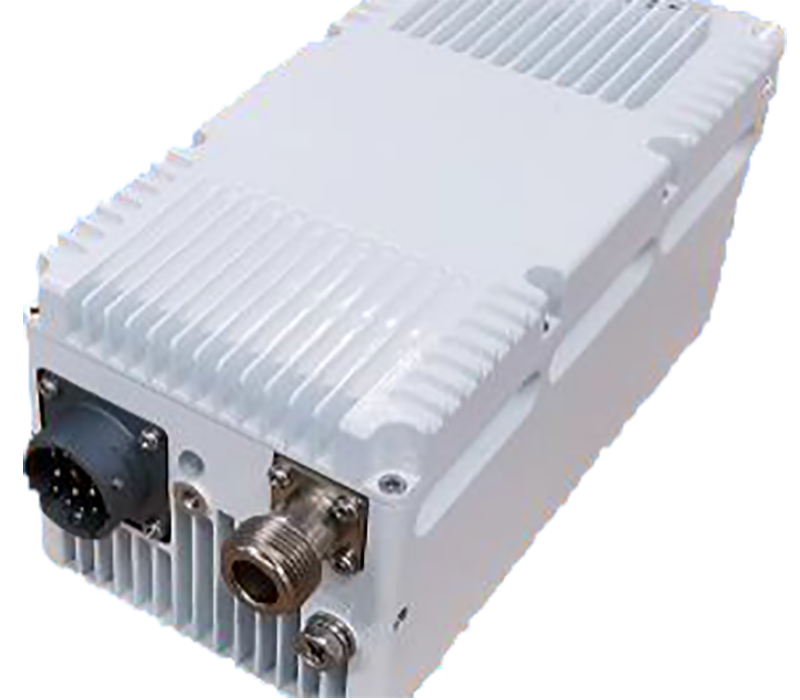

40W卫星功放

PD-SPEC-090R0 KU 40W BUC-G5 (上变频功率放大器)为自主研发、原创设计，使用氮化镓功放，具备效率高、功耗低、尺寸小、重量轻等特点，性能卓越、稳定可靠，处于国际领先水平。

所属栏目：

卫星功放产品

关键词：

40W卫星功放

咨询

产品描述：

40W卫星功放





PD-SPEC-090R0 KU 40W BUC-G5(上变频功率放大器)为自主研发、原创设计，使用氮化镓功放，具备效率高、功耗低、尺寸小、重量轻等特点，性能卓越、稳定可靠，处于国际领先水平。

  • 性能特点

  1. 氮化镓功放

  2. 功耗低

  3. 尺寸小

  4. 重量轻

  5. 符合RoHS

  • 技术参数

  1. 输出射频频率：标准-14.00-14.50 GHz，扩展-13.75-14.50 GHz

  2. 外部参考：10 MHz，0±5 dBm

  3. 饱和输出功率：≥46.5dBm

  4. 额定输出功率：46dBm

  5. 三阶交调（额定功率回退3 dB）：≤-25 dBc，-30 dBc（典型值）

  6. 小信号增益：70dB

  7. 增益平坦度（固定温度）：≤≤1 dB p-p/ 36 MHz, ≤3 dB p-p/ 500 MHz, ≤4 dB p-p/ 750 MHz

  8. 增益稳定度（固定频率）：≤3 dB p-p

  9. 相位噪声：≤-75 dBc/Hz @1 KHz, ≤-85 dBc/Hz @10 KHz, ≤-95 dBc/Hz @100 KHz

  10. 输出杂散：≤-55 dBc

  11. 供电范围：+18 ~ +55 VDC

  12. 功耗（额定功率）：150 W

  13. 尺寸：150*80*76 mm

  14. 重量：1.3 Kg
